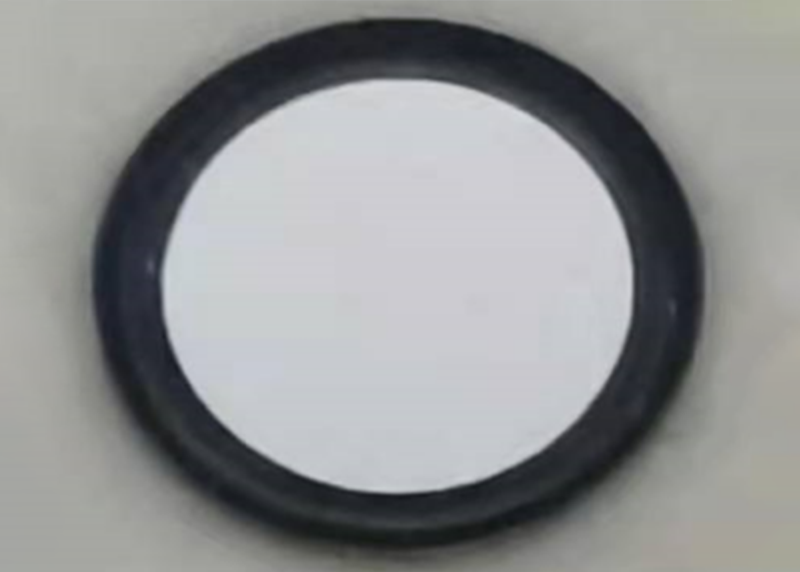

高温整流二极管芯片
芯片特点
1、采用沟槽氮化硅玻璃烧结工艺。
2、正向压降低,功耗小。
3、高温200℃下反向漏电流小。
4、浪涌电流能力强。
5、芯片双面镍钛银金属化,牢固度强。
6、与正向芯片配合易于组装成三相桥电路。
主要用途:
用于制作各种高温整流二极管,用于各种电器、电机及电子电路中整流用。
主要电特性:
型号 |
最大正向电流IF(A) |
最大反向重复峰值电压VRRM(V) |
最大浪涌电流 IFSM(A) |
最大峰 值电压 VFM(V) |
最大反向 漏电流 |
少子寿命 τ(s) |
工作结温 Tjm(℃) |
备注 |
|
IR1(μA)(25℃) |
IR2(mA) (200℃) |
||||||||
Φ6正向芯片 |
10 |
>600 |
200 |
≤ 1.1 |
<5 |
<2 |
<30 |
-55~200 |
芯片详细特性、外形尺寸以各芯片的规格书为准。 |
Φ6反向芯片 |
10 |
>600 |
200 |
≤ 1.1 |
<5 |
<2 |
<30 |
||
Φ9正向芯片 |
40 |
>600 |
800 |
≤ 1.2 |
<10 |
<20 |
<30 |
||
Φ9反向芯片 |
40 |
>600 |
800 |
≤ 1.2 |
<10 |
<2 |
<30 |
||
Φ11 正向芯片 |
60 |
>1200 |
900 |
≤ 1.2 |
<20 |
<3 |
<40 |
||
Φ11 反向芯片 |
60 |
>1200 |
900 |
≤ 1.2 |
<20 |
<3 |
<40 |
||
Φ12.4 正向芯片 |
70 |
>1000 |
1700 |
≤ 1.2 |
<20 |
<3 |
<50 |
||
Φ12.4 反向芯片 |
70 |
>1000 |
1700 |
≤ 1.2 |
<20 |
<3 |
<50 |
||
Φ15.5 正向芯片 |
150 |
>1600 |
2200 |
≤ 1.2 |
<20 |
<4 |
<50 |
||
Φ15.5 反向芯片 |
150 |
>1600 |
2200 |
≤ 1.2 |
<20 |
<4 |
<50 |
使用注意事项:
1、芯片从蓝膜上取下时,应用电热吹风对蓝膜加热后取下芯片。
2、建议用真空吸笔拿取芯片。
3、工作时应戴好口罩、静电手指套等防护用品。
4、严禁用手直接接触芯片。
5、蓝膜一旦揭掉,必须将本批芯片全部用完,防止氧化。
