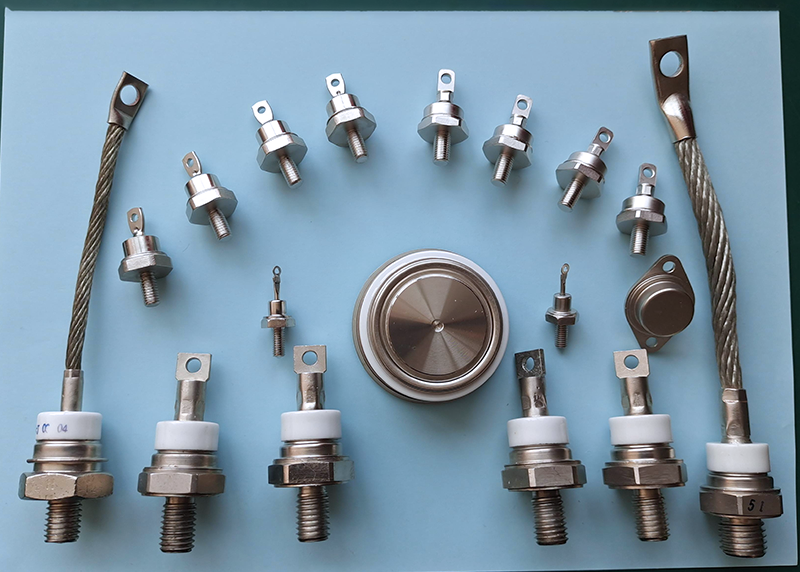

高温整流二极管
1、芯片采用沟槽氮化硅玻璃烧结工艺。
2、正向压降低，功耗小。
3、高温200℃下反向漏电流小。
4、浪涌电流能力强。
5、带螺栓金属全密封结构，可靠性高。
6、热性能好。
质量等级
1、企军标JP、JT：GJB33A-97
2、七专G：QZJ840611A
3、普军J：参考QZJ840611A执行。
最大额定值
表1：最大额定值
|
型号
型号 参 数 |
反向重复 峰值电压 VRRM（V） |
正向平均 电流 IF(AV) （A） |
正向不重复 浪涌电流 IFSM（A） |
工作温度 TOP（℃） |
贮存温度 Tstg（℃） |
产品外形图 |
备注 |
|
ZW1 |
见表2 |
1 |
10 |
-55～180 |
-55～200 |
图4-1 C1-01A |
产品详细电特性、外形图以各产品的技术规格书为准。 |
|
ZW3 |
见表2 |
3 |
60 |
图4-2 C1-01A |
|||
|
ZW5 |
见表2 |
5 |
100 |
图4-3 |
|||
|
ZW10 |
见表2 |
10 |
180 |
图4-8 |
|||
|
ZW20 |
见表2 |
20 |
360 |
C1-01A |
|||
|
ZW30 |
见表3 |
30 |
550 |
C1-01A |
|||
|
ZW50 |
见表2 |
50 |
800 |
图4-14 |
|||
|
ZW60 |
见表2 |
60 |
1000 |
图4-14 |
|||
|
ZW70 |
见表2 |
70 |
1200 |
图4-11 |
|||
|
ZW80 |
见表2 |
80 |
1300 |
图4-12 |
|||
|
ZW85 |
见表2 |
85 |
1400 |
图4-12 |
|||
|
ZW100 |
见表2 |
100 |
1700 |
图4-10 |
|||
|
ZW150 |
见表2 |
150 |
2500 |
图4-10 |
|||
|
测试条件 |
－ |
TC=50℃ |
tp=10ms；TC=25℃ |
－ |
－ |
|
|
注：每种产品都有正向和反向两种，额定电流后有（F）标志的为反向，螺栓为阴极。没有（F）标志的为正向，螺栓为阳极。请在选购时给予注明。
VRRM反向重复峰值电压分档
表2：ZWX系列VRRM反向重复峰值电压分档
|
档 级 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
VRRM(V) |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
|
档 级 |
9 |
10 |
12 |
14 |
16 |
18 |
20 |
|
VRRM(V) |
900 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
电特性指标：
表3：主要电特性
|
型号 参 数 |
最大正向平均压降 VF（V） |
最大正向峰值电压 （V） |
最大反向漏电流 |
最高结温 TjM（℃） |
备注 |
|
|
IR1（μA） 25℃ |
IR2（mA） （TjM） |
|||||
|
ZW1 |
＜0.5 |
＜1.0 |
＜5 |
＜2 |
200 |
产品详细电特性、外形图以各产品的技术规格书为准。 |
|
ZW3 |
＜0.6 |
＜1.2 |
＜5 |
＜2 |
||
|
ZW5 |
＜0.6 |
＜1.2 |
＜10 |
＜2 |
||
|
ZW10 |
＜0.6 |
＜1.2 |
＜10 |
＜2 |
||
|
ZW20 |
＜0.6 |
＜1.2 |
＜10 |
＜2.5 |
||
|
ZW30 |
＜0.6 |
＜1.2 |
＜10 |
＜2.5 |
||
|
ZW50 |
＜0.6 |
＜1.2 |
＜10 |
＜2.5 |
||
|
ZW60 |
＜0.6 |
＜1.2 |
＜20 |
＜3 |
||
|
ZW70 |
＜0.6 |
＜1.2 |
＜20 |
＜3 |
||
|
ZW80 |
＜0.6 |
＜1.2 |
＜20 |
＜4 |
||
|
ZW85 |
＜0.6 |
＜1.3 |
＜20 |
＜5 |
||
|
ZW100 |
＜0.6 |
＜1.3 |
＜30 |
＜6 |
||
|
ZW150 |
＜0.6 |
＜1.3 |
＜30 |
＜8 |
|
|
|
测试条件 |
IF=额定电流 |
IFM=πIF |
TA=25℃ VRRM条件下 |
TA=200℃ VRRM条件下 |
－ |
|
