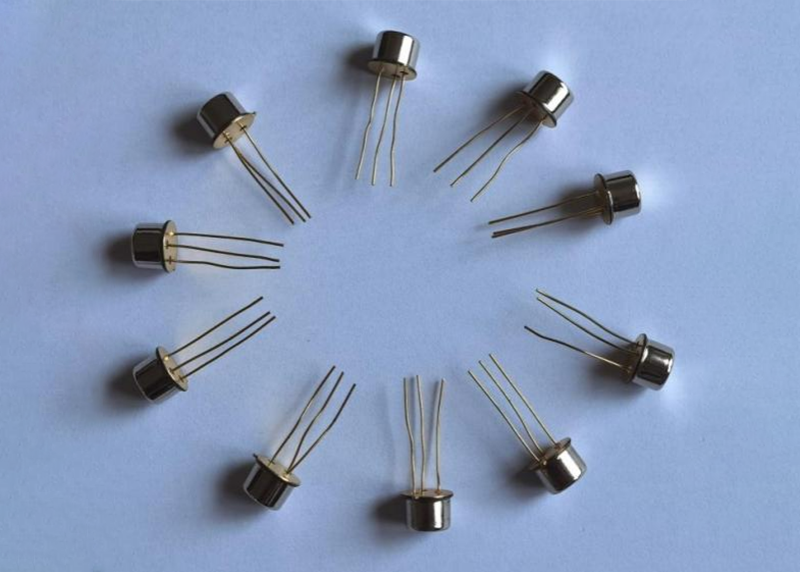

小电流普通闸流管
1、芯片采用沟槽氮化硅玻璃烧结工艺。
2、通态压降低，功耗小。
3、高温100℃下反向漏电流小。
4、浪涌电流能力强。
5、金属全密封结构，可靠性高。
6、热性能好。
质量等级
1、企军标JP、JT：GJB33A-97
2、七专G：QZJ840611A
3、普军J：参考QZJ840611A执行。
最大额定值
表1：最大额定值
|
型号 参 数 |
断态/反向重复峰值电压 VDRM/VRRM（V） |
通态平均 电流 IT(AV) （A） |
正向不重复 浪涌电流 IFSM（A） |
门极 电流 Igt(mA) |
门极 电压 Vgt(V) |
贮存温度 Tstg（℃） |
|
3CT021 |
见表2 |
0.1 |
2 |
0.01～10 |
≤1.5 |
-55～150 |
|
3CT022 |
见表2 |
0.1 |
2 |
0.01～10 |
≤1.5 |
|
|
3CT031 |
见表2 |
0.2 |
4 |
0.01～15 |
≤1.5 |
|
|
3CT032 |
见表2 |
0.2 |
4 |
0.01～15 |
≤1.5 |
|
|
3CT041 |
见表2 |
0.3 |
6 |
0.01～20 |
≤1.5 |
|
|
3CT042 |
见表2 |
0.3 |
6 |
0.01～20 |
≤1.5 |
|
|
3CT051 |
见表2 |
0.5 |
10 |
0.05～20 |
≤1.5 |
|
|
3CT052 |
见表2 |
0.5 |
10 |
0.05～20 |
≤1.5 |
|
|
3CT065 |
见表2 |
1 |
20 |
0.1～30 |
≤1.5 |
|
|
3CT066 |
见表2 |
1 |
20 |
0.1～30 |
≤1.5 |
|
|
3CT101 |
见表2 |
1 |
20 |
0.1～30 |
≤1.5 |
|
|
测试条件 |
－ |
TC=50℃ |
tp=10ms TC=25℃ |
－ |
－ |
|
重复峰值电压VDRM、VRRM分档
表2：重复峰值电压VDRM、VRRM分档：
|
档 级 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
|
VDRM、VRRM（V） |
20 |
50 |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
|
档 级 |
K |
L |
M |
N |
P |
Q |
R |
S |
|
|
VDRM、VRRM（V） |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
|
电特性指标：
表3：主要电特性
|
型号 参 数 |
通态平均压降 VT（V） |
最大正向峰值电压 VFM（V） |
断态电压临界上升率 dV/dt（V/μs） |
最大断态/反向漏电流 |
最高结温 TjM（℃） |
备注 |
|
|
IDR/IRR （mA） |
|||||||
|
3CT021 |
＜1.2 |
＜1.2 |
30 |
＜0.01 |
100 |
产品详细电特性、外形图以各产品的技术规格书为准。 |
|
|
3CT022 |
＜1.2 |
＜1.2 |
30 |
＜0.01 |
|||
|
3CT031 |
＜1.2 |
＜1.2 |
30 |
＜0.05 |
|||
|
3CT032 |
＜1.2 |
＜1.3 |
30 |
＜0.05 |
|||
|
3CT041 |
＜1.2 |
＜1.5 |
30 |
＜0.1 |
|||
|
3CT042 |
＜1.2 |
＜1.5 |
30 |
＜0.1 |
|||
|
3CT051 |
＜1.2 |
＜2.0 |
30 |
＜0.25 |
|||
|
3CT052 |
＜1.2 |
＜2.0 |
30 |
＜0.25 |
|||
|
3CT065 |
＜1.2 |
＜2.0 |
30 |
＜0.5 |
|||
|
3CT066 |
＜1.2 |
＜2.0 |
30 |
＜0.5 |
|||
|
3CT101 |
＜1.2 |
＜2.0 |
30 |
＜0.5 |
|||
|
测试条件 |
IF=额定电流 |
IFM=πIF |
|
TA=25℃ VRRM条件下 |
TA=150℃ VRRM条件下 |
－ |
|

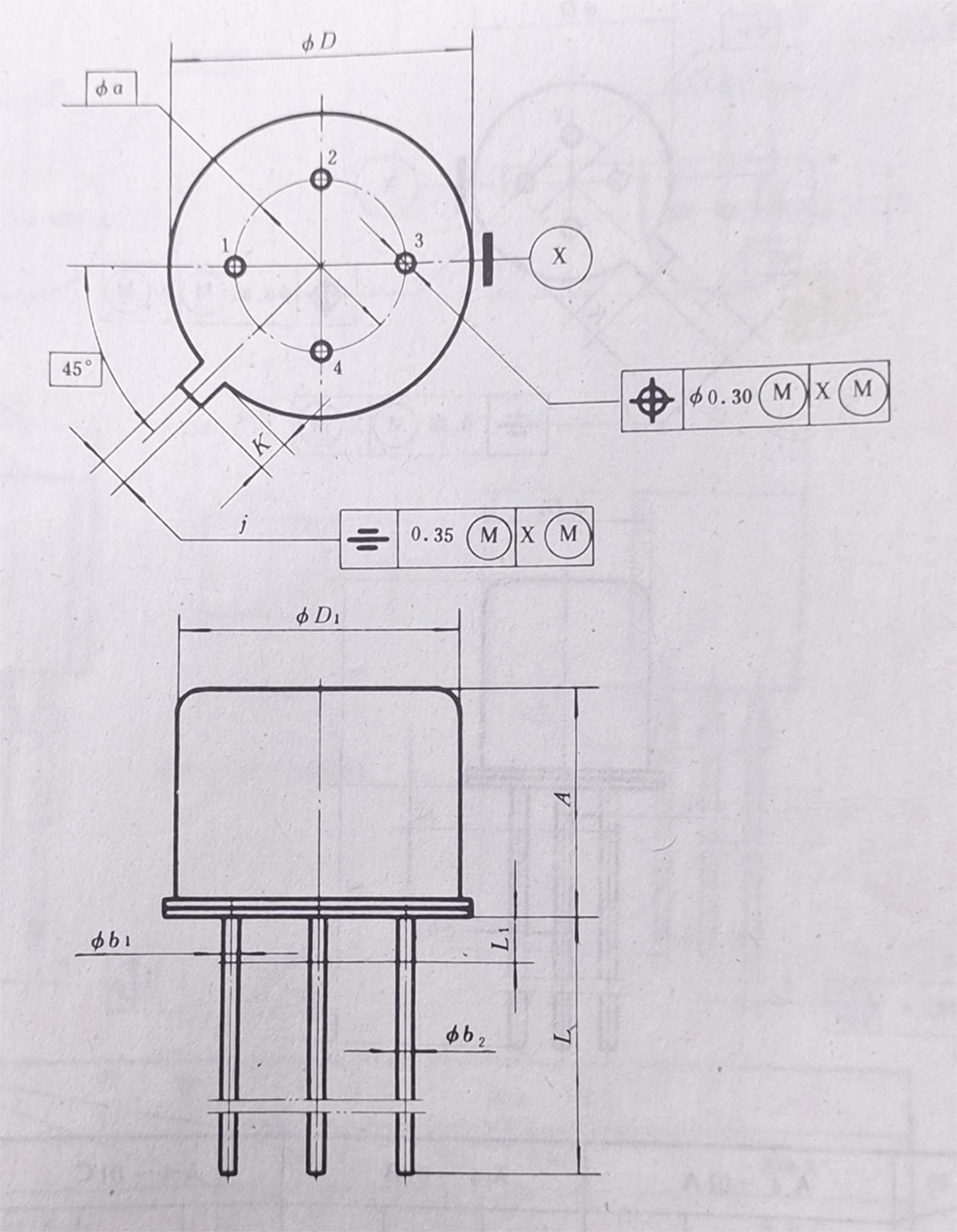

闸流管外形图
极性说明： 1、阴极；2、控制极；3、阳极
|
符号
类别 |
A4 － 01B(B-1) |
A4 － 02B(B-4) |
A4 － 02C(B-3) |
||||||
|
最小 |
公称 |
最大 |
最小 |
公称 |
最大 |
最小 |
公称 |
最大 |
|
|
A |
4.32 |
|
5.93 |
6.10 |
|
6.60 |
6.70 |
|
9.90 |
|
φa |
|
2.54 |
|
|
5.08 |
|
|
5.08 |
|
|
φb1 |
|
|
1.01 |
|
|
1.01 |
|
|
1.01 |
|
φb2 |
0.407 |
|
0.508 |
0.407 |
|
0.508 |
0.407 |
|
0.508 |
|
φD |
5.31 |
|
6.22 |
8.64 |
|
9.39 |
8.64 |
|
9.39 |
|
φD1 |
4.53 |
|
4.95 |
8.01 |
|
8.50 |
8.01 |
|
8.50 |
|
j |
0.92 |
1.04 |
1.16 |
0.712 |
0.787 |
0.863 |
0.712 |
0.787 |
0.863 |
|
K |
0.51 |
|
1.12 |
0.740 |
|
1.14 |
0.740 |
|
1.14 |
|
L |
12.5 |
|
25.0 |
12.5 |
|
25.0 |
12.5 |
|
25.0 |
|
L1 |
|
|
1.27 |
|
|
1.27 |
|
|
1.27 |
小电流闸流管外形图
